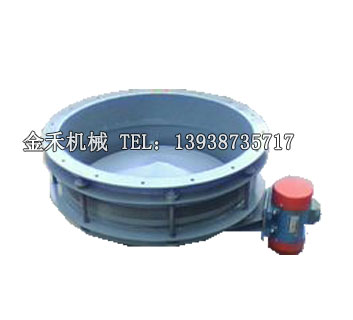

ZLD振動料斗的構造、原理及性能
ZLD振動料斗是一種最新式給料設備，直接安裝于固定式料倉的下部，能消除“起拱”、“架橋”等現象，同時又能定量給料。振動料斗，用防振撓性懸性裝置吊裝于固定環之下，固定環安裝于料倉之下。振動電機不振動時，物料不流動。振動時，物料流動排出。同時，振動沖擊波滲透入倉內物料，消除粒子相對穩定，不產生“架橋”、“起拱”等現象。
物料排出量與振動電機激振力有關，調節振動電機振力可改變振動料斗的給料量。
ZLD振動料斗的特點
1、各種物料能連續穩定排出，無流料閉塞現象。
2、倉內物料排出過程無顆粒度離析現象。
3、料倉高度可大幅度降低，利于工廠工藝布置。
4、安裝簡便。
5、采用BLZ型振動電機，噪聲小，運轉穩定，維護簡單。
6、排料量穩定在±5%之內。
7、配有電器控制設備，無停車沖擊，啟動、停車過程慣性小。
主要技術參數：
型 號 | 直徑 | 給料量 | 料倉直徑 | 電機功率 | 供電電壓 | 整機重量 |
ZLD04PA | 400 | 10～15 | 8.8～1.0 | 0.1 | 380 | 0.12 |
ZLD06PA | 600 | 30～40 | 0.9～1.2 | 0.25 | 380 | 0.13 |
ZLD08PA | 800 | 30～60 | 1.0～1.5 | 0.55 | 380 | 0.25 |
ZLD10PA | 1000 | 40～80 | 1.5～2.0 | 0.75 | 380 | 0.38 |
ZLD12PA | 1200 | 50～100 | 1.8～2.4 | 1.1 | 380 | 0.52 |
ZLD15PA | 1500 | 60～120 | 2.2～3.0 | 1.5 | 380 | 0.67 |
ZLD20PA | 2000 | 80～150 | 3.0～4.0 | 2×1.1 | 380 | 1.1 |
ZLD25PA | 2500 | 80～150 | 3.6～5.0 | 2×1.5 | 380 | 1.65 |
主要安裝尺寸：
技術參數：
型 號 | D | D1 | D2 | d | A | h | H | δ | n-Φ | 外形尺寸A×D2×H |
ZLD04PA | Φ400 | Φ440 | Φ480 | Φ150 | 840 | 50 | 380 | 8 | 12-Φ11 | 840×480×380 |
ZLD06PA | Φ600 | Φ640 | Φ680 | Φ180 | 1068 | 50 | 424 | 10 | 12-Φ13 | 1068×680×430 |
ZLD08PA | Φ800 | Φ860 | Φ920 | Φ180 | 1320 | 50 | 550 | 10 | 12-Φ18 | 1320×920×550 |
ZLD10PA | Φ1000 | Φ1070 | Φ1130 | Φ200 | 1663 | 60 | 600 | 12 | 12-Φ18 | 1663×1130×600 |
ZLD12PA | Φ1200 | Φ1290 | Φ1350 | Φ200 | 1890 | 60 | 620 | 12 | 16-Φ20 | 1690×1350×620 |
ZLD15PA | Φ1500 | Φ1590 | Φ1670 | Φ300 | 2040 | 60 | 815 | 12 | 18-Φ22 | 2040×1670×815 |
ZLD20PA | Φ2000 | Φ2090 | Φ2170 | Φ300 | 2820 | 60 | 1000 | 16 | 24-Φ22 | 2820×2170×1000 |
ZLD25PA | Φ2500 | Φ2590 | Φ2650 | Φ300 | 3430 | 65 | 1200 | 16 | 30-Φ22 | 3430×2650×1200 |
ZLD振動料斗的用途
化學工業、食品工業、水泥、玻璃、陶瓷、糧食行業及鑄造、磨料、粉末冶金等各種行業。例如：奶粉、豆粉、淀粉、面粉、麥麩、砂糖、鹽、化肥等等存?zhèn)}流動困難的物料均可用ZLD振動料斗解決問題。
