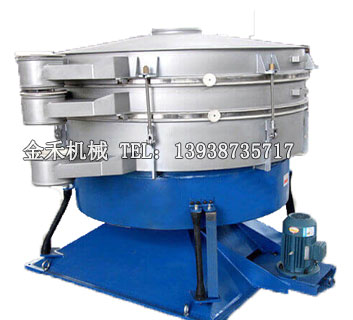

圓形搖擺篩介紹
圓形搖擺篩是一款模仿人工篩選的低頻旋振篩，適合包括精細、超精細粉末在內的各種物料的篩分，因其在篩分精度、效率以及篩網壽命等各項指標均為常規旋振篩的5-10倍，真正做到了篩分精度和篩分效率的平衡，尤其適合篩分難以處理且有高產量要求的物料，因此如今在篩分設備應用行業擁有極高的人氣。
圓形搖擺篩依據多層疊加原理設計開發，有效地模擬了人工搖晃篩分，成為具有了突出的高效率、大產量、高密度、超精細等突出的特點的新型篩分設備。其篩分精度可高達95%以上，并可根據物料的物理特性、客戶的不同篩分要求對相互獨立可調的轉速、偏心距、徑向力等參數進行調整，改變物料在篩面停留時間和運動路線，防止易產生靜電而抱團堵網的高附加值粉料，達到高精度高產能的篩分目的。
總之，圓形搖擺篩憑借著高達5倍的單位面積產出、精確至6級的分級層級、高達90%-99%的篩分效率，加之可疊加毛刷、彈跳球、超聲波系統等清網裝置的設計，在如今的篩分應用行業擁有者即為廣泛的應用場景及高效高精的雙重篩分效果，在篩分過程中確保密閉篩分、安全便捷。除此之外，圓形搖擺篩在整機設計方面優化重力均衡，地基動態負荷低，工作中加速度比普通振動篩低4-5倍，因此篩分工作中噪音更低，小于75分貝，篩網等易損件也因此破損率更低，壽命更高。另外新鄉金禾系列搖擺篩有圓形搖擺篩與方形搖擺篩兩種類型供用戶選擇，特別適用于對細小顆粒和微細粉物料的分級處理。搖擺篩既可用于干式篩分，也可用于濕式篩分。

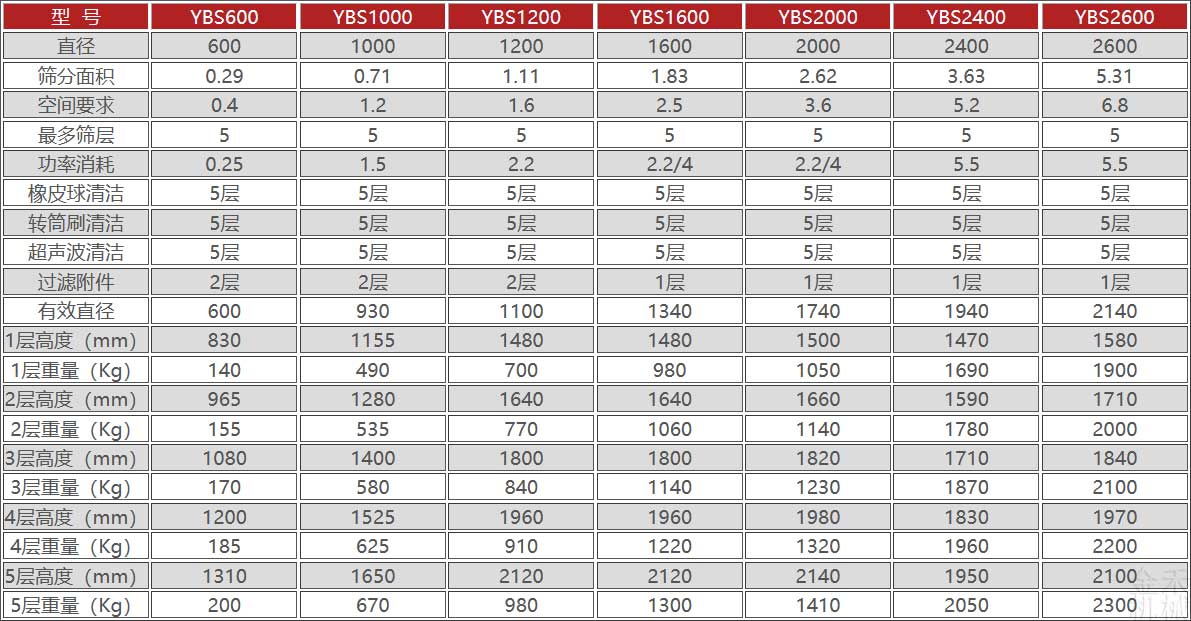

▌ ybs搖擺篩特點及技術參數表

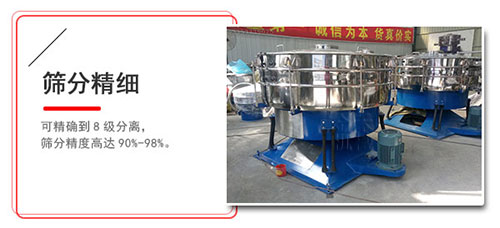

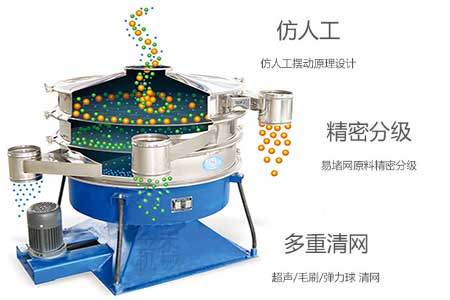

1.達到篩分精度和篩分效率的最優化平衡。圓形搖擺篩篩分精度可達90%-98%，篩分效率相比普通振動篩提升至5倍產出;
2.整機及配件損耗率更低、壽命更長。圓形搖擺篩屬于低頻篩分，工作時運動振幅速度比普通旋振篩低4.5倍，因此對設備配件的振動沖擊大大減小，設備零件使用壽命大大提高，特別是篩網壽命是普通設備3-10倍，維護成本極低;
3.適配各種清網裝置，杜絕堵網。圓形搖擺篩在篩分過程中可根據物料特點加裝多達5種清網裝置，例如常見的滾刷、耐磨彈跳球、超聲波清網系統等，因此即使對不規則形狀的物料篩分仍能保證高效過篩，杜絕堵網情況;
4.篩網規格及層數按需定制。圓形搖擺篩可精確處理微米到毫米級超細、粘性物料，根據物料篩分產量和分級粒度需求，圓形搖擺篩可配置到6層篩可同時篩分7種物料，篩網規格可從直徑600mm-2900mm分為9種，處理面積范圍為0.28-6.4平方，物料通過率可達99%，產能可達40T/時;

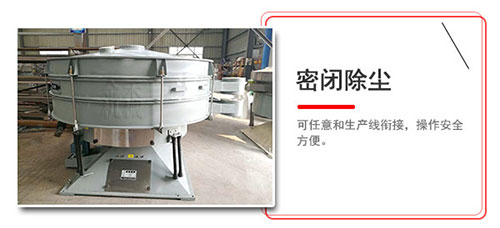

5.密閉無塵更環保。圓形搖擺篩可實現全封閉密閉篩分，與任意生產線串聯，篩分更安全，且做到無粉塵逸散，環保衛生;
6.保護物料。圓形搖擺篩采用的是柔和的螺旋篩分，不會對毛料的顆粒原結構形成破壞，不容易產生靜電，十分適合對易燃易爆易產生靜電的物料篩分進行篩分處理。
7.靜音設計。該設備優化重力均衡，地基動態負荷低，工作過程中的篩分噪音小于75分貝，是其它篩分篩分設備的五分之一。

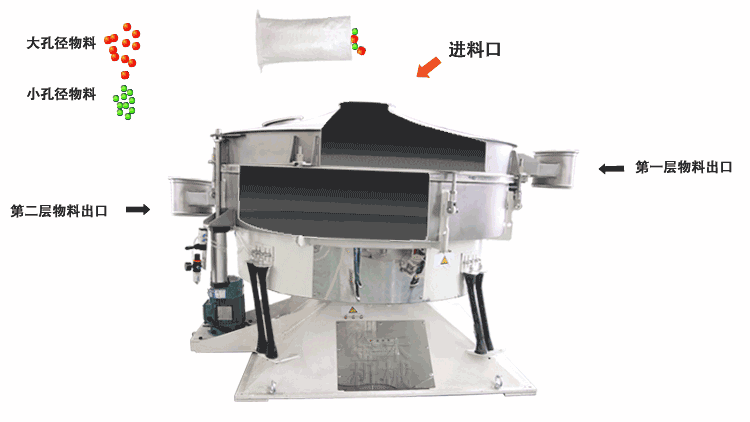

▌ YBS圓形搖擺篩工作原理介紹
真正的了解一款篩分設備是從剖析它的工作原理開始的，而對工作原理的徹底剖析離不開對其結構組成的把控。根據上面的結構圖我們知道，圓形搖擺篩主要由進料口、上蓋、觀察孔、篩框、密封圈、出料口、網架、束環、主樞軸總成、調整塊、彈簧、主軸總成、皮帶輪、底座、檢查孔、電機等部分組成。在圓形搖擺篩的工作中，每一種物料即是在這些配件所組成運行的系統中進行運動、過篩、出料進而完成一系列的分離過程。

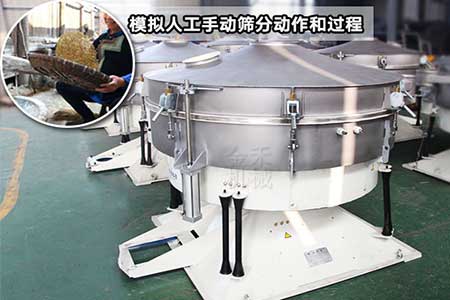

由于圓形搖擺篩是一款極其接近人工篩分的分離設備，因此物料在該設備的篩面上所做的回轉運動基本同人工篩分相類似，即主要在“篩”的平面圓周運動和“簸”的向上拋物運動兩種運動結合下做行螺旋漸開線的運動。具體過程為：圓形搖擺篩接通電源后篩體啟動，篩箱在振動裝置的驅動下作近似圓周運動，此時篩箱帶動整個篩面做周期性運動，篩面上的物料隨著篩箱在篩網上做定向跳躍式運動，在此過程中，小于篩網孔徑的物料落到篩網下層，從下出料口排出，大于篩網孔徑的物料從上出料口排出，中間層則從中出料口排出，以此來完成整個篩分工作。
YBS搖擺篩的偏心率從25到40mm可調，低速V型皮帶驅動從120到360rpm可調，每一種物料的停留時間可以通過搖擺篩的徑向與切角朝驅動軸線方向進行調整，因此建立水平與拋擲三維翻滾運動，它使物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播，細小顆粒從而完成了整個篩分過程。物料顆粒的運動隨著搖擺篩的水平與垂直加速度而增加，接近篩孔尺寸的物料顆粒隨之成功分離;較大顆粒被運到出口處，并由一個可調節的導向裝置控制物料處理量。該導向裝置是控制物料停留時間的另一個因素。此次過程在每篩層之間重復進行。
▌ 圓形搖擺篩適用行業
圓形搖擺篩優良的性能和功能的強大，使得它它被廣泛應用于多個行業。在礦業、鑄造、磨料、建材、水泥、冶金、橡膠、飼料、化肥、糖鹽業、再生行業都被大量使用。
適用于金屬粉末、非金屬粉末、淀粉、塑料粉末、添加劑、食鹽、碳化鎢粉、鉛粉、金剛砂、鋁粉、合金粉、噴霧土粒、研磨材料、奶粉、豆奶粉、調味料、木糖醇、檸檬酸、蛋白粉、涂料粉末等微粉、粉末、精細粉末的篩分與分級。

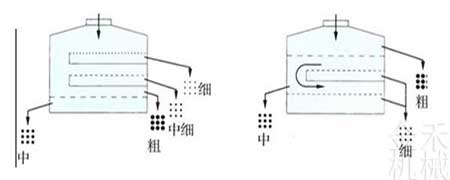

▌ ybs圓形搖擺篩篩分方式分類
1、回旋式篩分:兩層同樣孔徑的篩網，讓篩過一次的物料再次篩分，以達到更高的篩分精度。
2、回旋式逆向篩分:物料篩分由細→中細→中→粗的方式篩分，粗物料起到一定的清潔網孔的作用。
3、雙倍處理篩分:進入篩機的物料均勻地分配到兩個層面上，使單臺篩機的處理能力提高近一倍，一臺篩機當兩臺用。
4、組合式篩分:普通篩分+回旋式篩分，提高單臺篩機的使用率。
每一臺搖擺篩通過我們比較精妙組合變換后,短時間內可使通過能力和篩分精度成倍提高。
▌ 圓形搖擺篩使用及采購中的常見問題
一、問：搖擺篩如何選型?
答：①確定篩分物料：搖擺篩善于對精細、超精細粉末進行篩分，尤其適合難處理的物料;②材質選擇：普通物料選碳鋼，食品、醫藥行業物料選不銹鋼;③型號：產量決定選哪個型號;④清網裝置，根據物料篩分難易程度來選擇。
二、問：搖擺篩和振動篩的區別有哪些?
答：主要是篩分精度和產量上區別較大，針對30目以粗上物料而言，振動篩于搖擺篩產量基 本相同，對30以細至500目原材料來說，搖擺篩的生產量則大大高過振動篩，河南圓形搖擺篩是振動篩的5~10倍。另外與振動篩不同的是，搖擺篩采用的是仿人工篩分。
三、問：直線篩和搖擺篩有什么區別?
答：①直線篩可篩分400目以內的干式粉末、顆粒，而搖擺篩可篩分500目的不規則物料;②直線篩是雙電機驅動，產量可達20噸，而搖擺篩采用仿人工篩分原理，產量是直線篩的5~10倍。
四、問：比旋振篩透網率再高點的有什么振動篩?
答：可以使用搖擺篩，它是借鑒人工篩選的簸和箕(仿人工篩分)，增加了物料在篩面的有效接觸面積，從而實現大產量，高精度的篩分目的。
五、問：搖擺篩都有哪些篩分清網方式?
答：篩分方式：①回旋式篩分;②回旋式逆向篩分;③雙倍處理篩分;④組合式篩分。清網裝置：①彈跳球清網;②轉筒刷清網;③超聲波清網。
六、問：搖擺篩是如何篩分的?
答：它模仿人工篩分的低頻率振動篩，為了滿足大產量高精度的篩分。
七、問：搖擺篩后拐老壞是什么原因?
答：可能是電機功率太大，超過了閘刀保險值，您需要更換更大安培數的電機。
八、問：搖擺篩不出料怎么調節角度?
答：①對于較為精細的物料，網孔就越大，需要把角度調整到5度到15度左右;②對于40目到80目物料，一定要適當?shù)难娱L物料在篩網面的運行軌跡，有效使物料的篩分更加精確。③超過80目以上的物料，振動電機的角度要調整到60度到85度之間。
▌ 圓形搖擺篩保養方法介紹
1)搖擺篩輸料設備每年大修一次。
(2)要保持備用皮帶的清潔、無雜物。每班應打掃衛生，保證備用皮帶隨時可以使用。
(3)做好皮帶的定期切換，每個白班應定期切換一次，或啟備用帶一次。
(4)皮帶切換時，應及時通知料場、皮帶、料倉工作人員，現場檢查無異常后才可啟動。
(5)輸料設備停運后，切斷除鐵器電源，清理鐵塊和雜物。
(6)搖擺篩運行中如發現減速器、電動機等轉動部件有異聲和雜物，應及時找原因消除后繼續運行。
(7)定期檢查皮帶減速油箱油位，如不足應補到正常油位。
(8)保持搖擺篩滾筒表面整潔，每班將所有滾筒表面聚積物清除，并將料棧橋掃除干凈方可交班。
