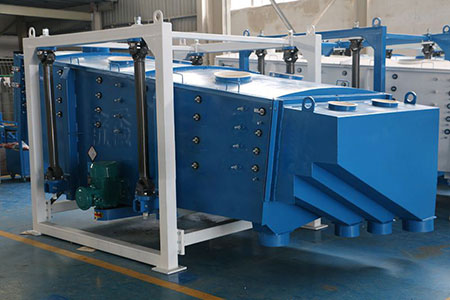

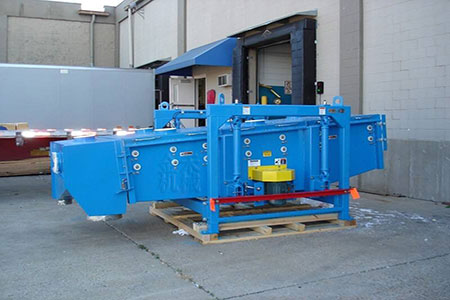

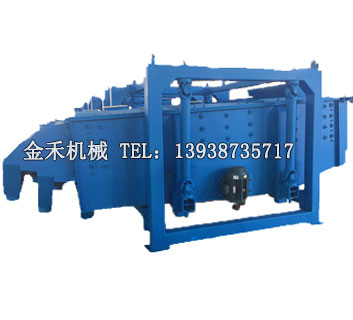

方形搖擺篩簡介
方形搖擺篩是是金禾振動篩在引進國外優良技術基礎上開發設計的一種新型篩分設備，與其他傳統篩分設備相比，方形搖擺篩是專為滿足高精度、大產量篩分需求的綜合篩分機械。在過去，單純追求篩分精度會犧牲產量為代價，而追求大產量又會使得精度下降，而方形搖擺篩正是為解決這一兩難問題而誕生的同時具有高精度和大產量的篩分設備。通過方型精密搖擺篩將振動器發生振動加搖擺運動傳至篩面，從而使物料在篩面上做輕微的橢圓搖擺和上拋弧運動，迅速分散進而達到高效篩分的目的。該篩分過程類似人類手工篩選動作，很好地做到了篩分精度和篩分產量的平衡。因此方形搖擺篩被稱之為具有高精度大產量的綜合性篩分設備，特別適合圓柱狀、片狀等不規則物料，廣泛應用于化工及新材料、冶金、金屬粉末、礦物粉末、食品、磨料、飼料等行業。
方形搖擺篩也被稱為方搖、往復式振動篩、精密振動篩，由于該設備采用了平面回轉的運動原理，因此相較于具有同樣篩分效率的傳統直線篩而言，方形精密搖擺篩工作過程中大幅降低了設備的動靜比和基礎動載荷，搭配篩網下方的清網裝置，在工作過程中實現工作噪音的大幅降低，且大大增加了篩網的有效篩分面積，將篩分效率由原來的85%～95%提高到了98.5%，同時提高了篩網的使用壽命，
方形搖擺篩結構工作原理

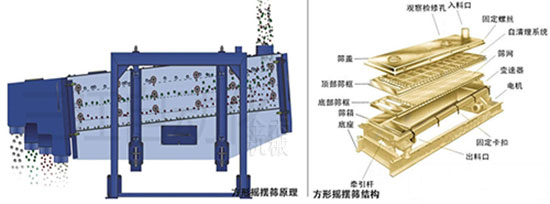

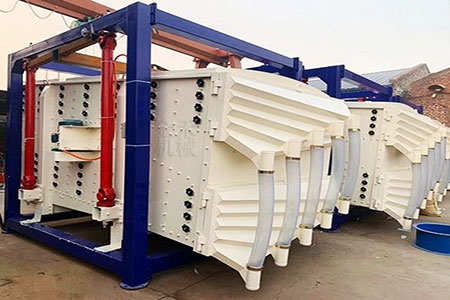

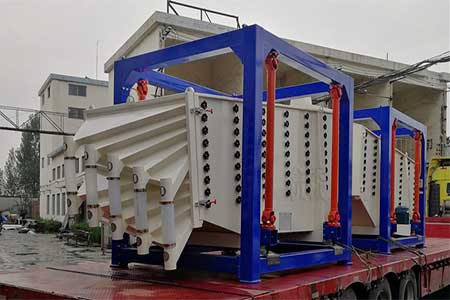

方形搖擺篩主要由進料口、上蓋、觀察孔、篩箱、篩架、驅動裝置、支撐架、減震裝置等部分組成。具有結構實用，性能穩定可靠、安裝調試方便、制造費用低等特點。

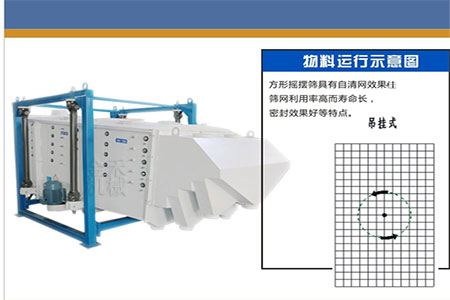

根據方形搖擺篩的結構我們發現，其篩面一般為水平或微傾斜布置(傾斜角度為0°~5°)。搖擺篩啟動后，設備搖動體即篩箱在慣性力的作用下作前后往復運動，篩箱和篩面連體作周期性搖動，從而使篩面上的物料隨篩箱一同作平面回旋式運動。期間，小于篩孔的物料通過篩孔落到下層，成為篩下物，大于篩孔孔徑的物料經連續翻滾跳躍運動后從排料口排出，終完成篩分工作。
通過對方形搖擺篩的工作過程及篩箱運動軌跡進行分析，我們不難發現，其電機驅動裝置所產生的的振動力是一繞定軸、方向呈一定規律變化的慣性力，其本質是由偏心軸繞定軸轉動所形成的往復慣性力，由于其慣性帶動物料的運動從而實現方形搖擺篩的篩分效果。在同樣或相近的配置，F(xiàn)YBS型搖擺篩比一般慣性振動篩有更高的處理能力和篩分效率，其本質是，該機型可人為的控制物料在篩面上的運動軌跡和滯留時間，即在有限空間，由于物料的運動軌跡為速度和加速度均為變化非線性曲線，所以，物料與篩面有更多接觸機濾，當然也就增加了透篩率。
因此可以這么說，方形搖擺篩是利用偏心結構使篩面做勻速往復回旋運動，輕微傾斜的篩面，使物料快速通過篩網，達到篩分的高效率和高產量，因此也被稱為往復式振動篩和精密振動篩。物料與網面接觸時間不長，因而透篩幾率大，篩粉產量大，篩分精度高，篩機對物料自身結構破壞性小。對不同規格物料的篩分上更具有優勢，在噪聲和維修方面，均低于同業水平。
金禾方形搖擺篩特點
1.方形搖擺篩在工作過程中不產生垂直振動，因此大幅降低了設備的動靜比和基礎動載荷，大大降低了篩網損耗和破網的概率，篩網壽命延長(2-14個月);

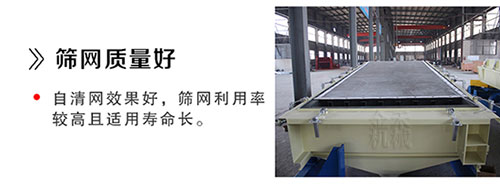

2.方形搖擺篩可單層或者多層使用，每層均采用防堵設計，可適用于是篩分難度大的超精細粉末，適配5種不同的清潔方式對篩網進行清理，可在篩分機工作狀態下連續不停地對篩網進行清理，自清網效果好，保證篩網不堵孔，延長運行周期;

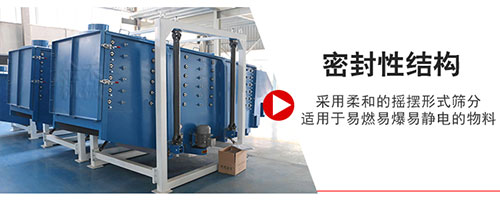

3.方形搖擺篩采用柔和的搖擺形式進行篩分，可有效保護毛料物質的顆粒原狀不被破壞，特別適用于易燃易爆易靜電的物料。
4.由于采用平面回轉原理，方形搖擺篩大大改善了物料在篩網上分布狀態，從而大幅提高了篩網使用率，篩分效率更高，并可定制雙進雙出設計，運行平穩，一臺抵多臺使用，產量翻倍。

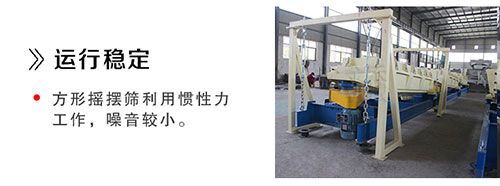

5.方形搖擺篩獨有的李東慣性力工作的特點，加之強力的密封式設計，使得其工作過程中噪音較低，低至75分貝，且篩分過程中無粉塵逸散污染，環保更安全;
6.方形搖擺篩采用圓形積木狀的拼裝結構，便于拆、裝，出料口360度旋轉，特別適合圓柱狀、片狀等不規則物料，篩分精度提高90%-95%，是普通振動篩的數倍或者更高。
7.大型篩分設備往往伴隨著換網困難的難題，而方形搖擺篩的篩網更換方式采用前或后端設計可以打開結構，需要更換或檢查篩網時，可以簡便拉出篩網，換網便捷簡單，且柔性篩分情況下篩網更耐用。
8.方形搖擺篩采取大型靜電噴塑工藝，設備更加美觀、耐磨、防銹。
方形搖擺篩篩分方式
1、回旋式篩分：兩層同樣孔徑的篩網，讓篩過一次的物料再次篩分，以達到更高的篩分精度。
2、回旋式逆向篩分：物料篩分由細→中細→中→粗的方式篩分，粗物料起到一定的清潔網孔的作用。
3、雙倍處理篩分：進入篩機的物料均勻地分配到兩個層面上，使單臺篩機的處理能力提高近一倍，一臺篩機當兩臺用。
4、組合式篩分：普通篩分+回旋式篩分，提高單臺篩機的使用率。
方形搖擺篩使用注意事項
方形搖擺篩屬于輕型篩分設備中的高精度、高效能且對篩網耗材保護性極高的精密篩分設備，正確的操作及日常維護會使設備運行更加流程，發揮更佳的性能。方形精密振動篩的操作和維護步驟比較簡單便捷，上蓋采用的快速自鎖把手，讓用戶在更換篩網時操作更加簡單，金禾搖擺篩廠家將保養要點概括為以下幾點：
1.減少物料對篩網的沖擊，要求篩粉機受料端的的物料落差不大于40cm，或添加緩沖板。除塵孔、進料口和出料口全部采用軟連接，不能剛性固定在篩機本體上，并要求篩機與周邊物體之間間隙不小于30cm。
2.方形搖擺篩應在沒有負荷的情況下開機，盡量避免帶料開機，待篩機運轉平穩后才能投料，停機前應先停止給料，待在篩面上物料全部排出后才能停機。
3.開啟設備空轉3~5分鐘，檢查轉向是否符合要求。
4.有無異常聲響，振動是否平穩，運轉軌跡是否符合運轉要求。
5.運行中定時檢查振動篩分機的出料情況，如有堵塞，要及時疏通。
6.檢查篩面布料是否均勻，必要時可先停機進行調整，待滿足使用要求后可繼續生產。
7.當出現異常聲響、異常振動或振動過于劇烈時必須停車處理故障時，應立即停止喂料，對配重及激振裝置進行檢查和調整，待故障消除后方可重新進行生產。
8.當電氣設備自動跳閘后，若原因不明，嚴禁再次啟動。待維修人員進行處理后，才能再次投入運行。
9.在正常情況下，方形搖擺篩激振器每隔一段時間加注一次潤滑油(設備上貼有時間的明確標識)，采用2號鋰基脂，油量不宜過多。激振器使用六個月后，檢查油質情況，若發現潤滑脂變干或有硬塊時，應立即清洗，更換新油，要求軸承每年清洗檢查一次。
